工業回轉窯設備及配件
回轉窯是指旋轉煅燒窯（俗稱旋窯），它廣泛應用于黑色冶金、有色冶金、化工、建材（水泥）、非金屬礦、耐火材料、造紙、環保等行業，回轉窯按處理物料不同可分為水泥窯、冶金化工窯和石灰窯。在建材行業中回轉窯用來煅燒水泥熟料，分干法生產水泥回轉窯和濕法生產水泥回轉窯兩大類；在冶金行業中鋼鐵廠貧鐵礦磁化焙燒；鉻、鎳鐵礦氧化焙燒；耐火材料廠焙燒高鋁釩土礦和鋁廠焙燒熟料、氫氧化鋁；,回轉窯用于生產氧化鐵球團、鐵精礦直接還原、超細鐵精礦及高爐灰的回收利用；化工行業中回轉窯可用于進行生產鈦白粉、氧化鎂、氧化鋅的培燒，用于高鋁釩土、氟化鹽及鋁廠用于氫氧化鋁的培燒，活性石灰和輕燒白云石的煅燒,陶粒廠用于燒制陶粒砂.。

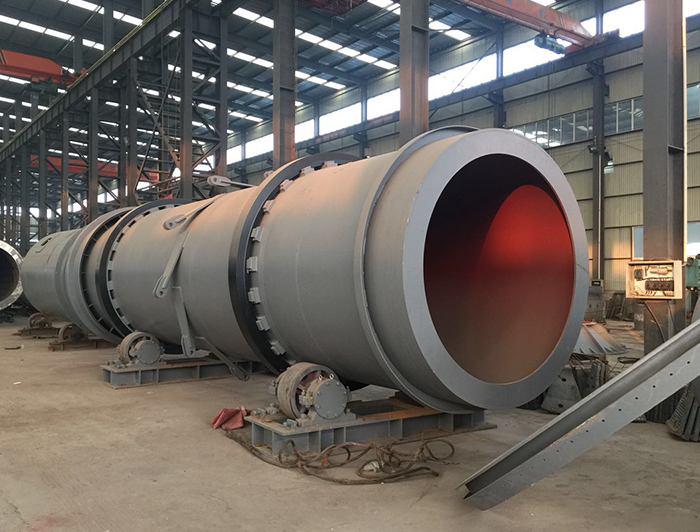

回轉窯由回轉筒體、支承裝置、帶擋輪支承裝置和窯頭、窯尾密封裝置、噴煤管裝置等部分組成。窯體與水平呈一定的斜度，整個窯體由托輪裝置支承，并有控制窯體上下竄動的擋輪裝置。傳動部分除設置主傳動外，還設置了為保障在主傳動電源中斷時仍能使窯體慢速轉動、防止窯體變形的輔助傳動裝置。窯頭采用殼罩式密封，窯尾裝有軸向接觸式密封裝置，保障了密封的可靠性！
|
產品規格 |
窯體尺寸 |
產量(t/d) |
轉速(r/min) |
電機功率 |
總重量 |
備注 |
||
|
直徑 |
長度 |
斜度(%) |
||||||
|
|
|
|
|
|
|
|
|
|
|
Φ2.5×40 |
2.5 |
40 |
3.5 |
180 |
0.44-2.44 |
55 |
149.61 |
|
|
Φ2.5×50 |
2.5 |
50 |
3 |
200 |
0.62-1.86 |
55 |
187.37 |
---- |
|
Φ2.5×54 |
2.5 |
54 |
3.5 |
280 |
0.48-1.45 |
55 |
196.29 |
窯外分解窯 |
|
Φ2.7×42 |
2.7 |
42 |
3.5 |
320 |
0.10-1.52 |
55 |
198.5 |
---- |
|
Φ2.8×44 |
2.8 |
44 |
3.5 |
450 |
0.437-2.18 |
55 |
201.58 |
窯外分解窯 |
|
Φ3.0×45 |
3 |
45 |
3.5 |
500 |
0.5-2.47 |
75 |
210.94 |
---- |
|
Φ3.0×48 |
3 |
48 |
3.5 |
700 |
0.6-3.48 |
100 |
237 |
窯外分解窯 |
|
Φ3.0×60 |
3 |
60 |
3.5 |
800 |
0.3-2 |
100 |
310 |
|
|
Φ3.2×50 |
3.5 |
50 |
4 |
1000 |
0.6-3 |
125 |
278 |
窯外分解窯 |
|
Φ3.3×52 |
3.3 |
52 |
3.5 |
1300 |
0.266-2.66 |
125 |
283 |
預熱分解窯 |
|
Φ3.5×54 |
3.5 |
54 |
3.5 |
1500 |
0.55-3.4 |
220 |
363 |
預熱分解窯 |
|
Φ3.6×70 |
3.6 |
70 |
3.5 |
1800 |
0.25-1.25 |
125 |
419 |
余熱發電窯 |
|
Φ4.0×56 |
4 |
56 |
4 |
2300 |
0.41-4.07 |
315 |
456 |
預熱分解窯 |
|
Φ4.0×60 |
4 |
60 |
3.5 |
2500 |
0.396-3.96 |
315 |
510 |
預熱分解窯 |
|
Φ4.2×60 |
4.2 |
60 |
4 |
2750 |
0.41-4.07 |
375 |
633 |
預熱分解窯 |
|
Φ4.3×60 |
4.3 |
60 |
3.5 |
3200 |
0.396-3.96 |
375 |
583 |
預熱分解窯 |
|
Φ4.5×66 |
4.5 |
66 |
3.5 |
4000 |
0.41-4.1 |
560 |
710.4 |
預熱分解窯 |
|
Φ4.7×74 |
4.7 |
74 |
4 |
4500 |
0.35-4 |
630 |
849 |
預熱分解窯 |
|
Φ4.8×74 |
4.8 |
74 |
4 |
5000 |
0.396-3.96 |
630 |
899 |
預熱分解窯 |
